Светопрозрачные кровли Schüco · атриум
Атриум — внутреннее пространство высотой в несколько уровней, перекрытое светопрозрачной кровлей. Галереи, лестница и комнаты смотрят в него, как во двор, над которым всегда небо.
В частном доме атриум появляется, когда планировку собирают вокруг открытого пространства вместо коридора. Лестница поднимается в свет, с галереи второго этажа видно гостиную внизу, а стеклянная кровля делает центр дома самым светлым его местом.
Это приём из общественной архитектуры; в доме он работает при точно найденном масштабе — соразмерно комнатам вокруг. Лучше всего он удаётся в домах с выраженной вертикалью — на склоне, в плотной застройке, вокруг лестницы.
Атриум меняет и повседневные маршруты. Проходя по галерее, вы видите, что происходит внизу; спускаясь по лестнице, идёте навстречу свету. Дом становится единым пространством.
Макет · Зенитный фонарь
Потяните, чтобы повернуть
Варианты
Чем накрыть атриум
Пример

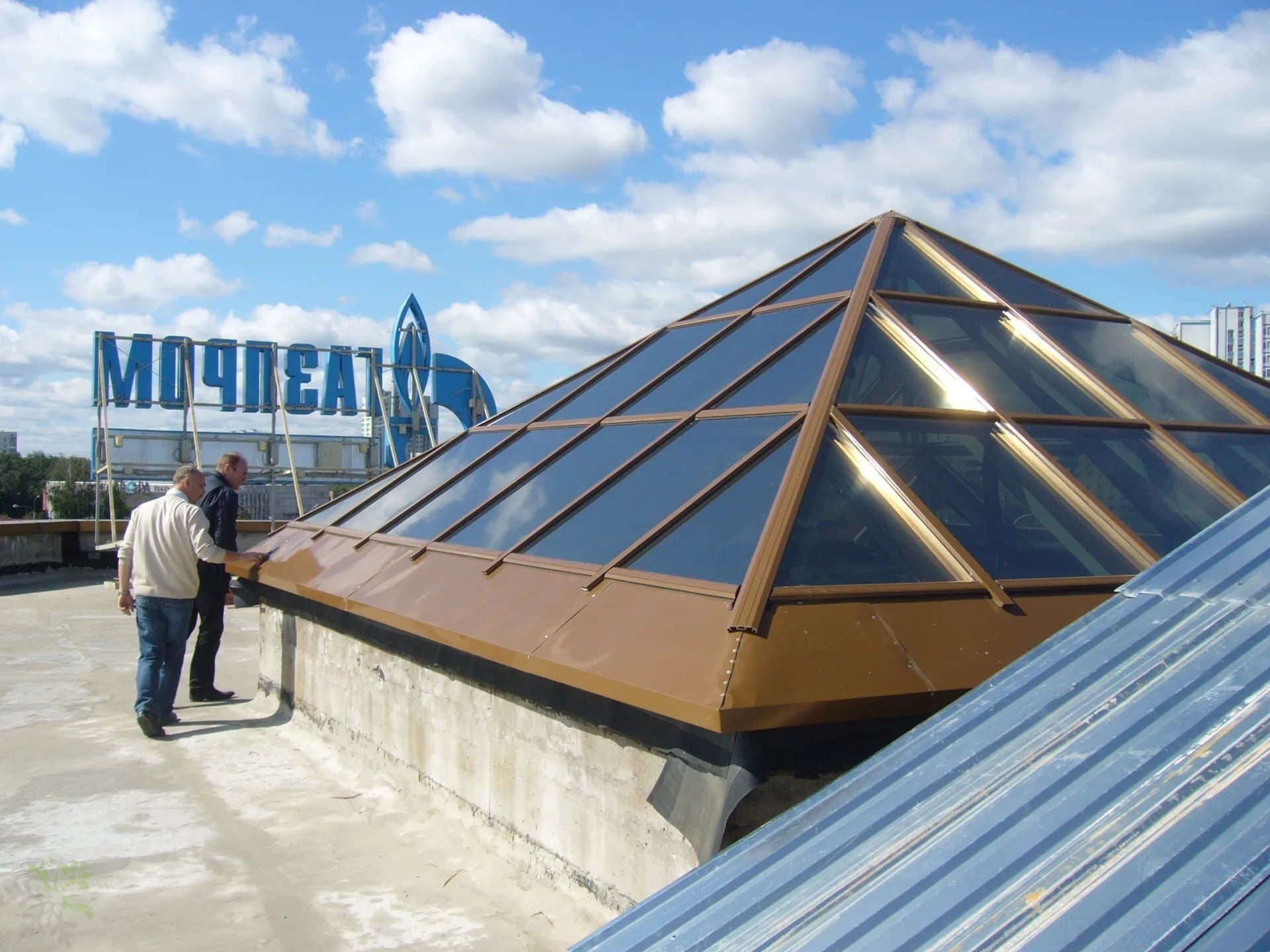

Профсоюзная: пирамида над торговым зданием

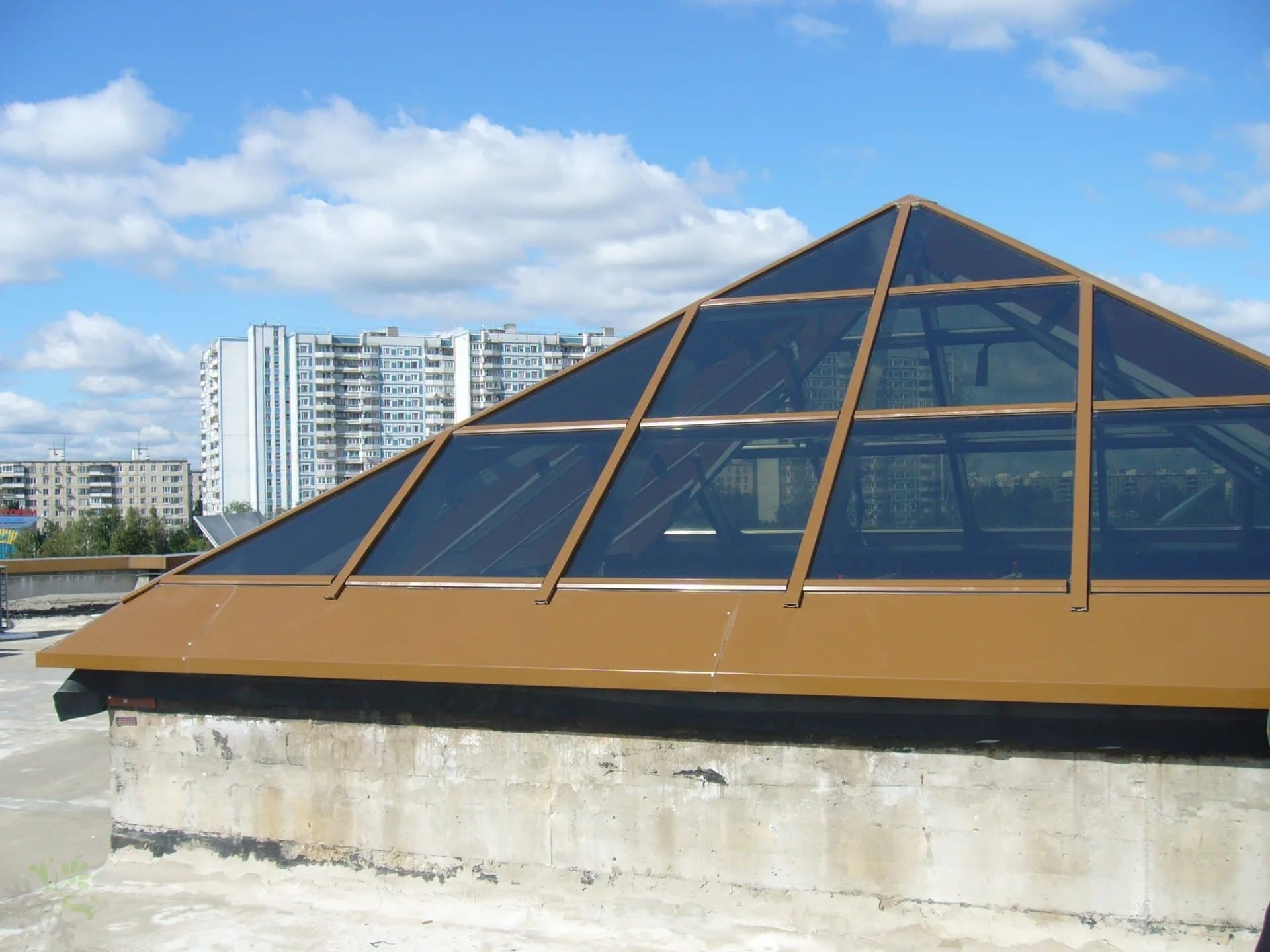

Верхнее остекление общественного здания в форме пирамидального фонаря. Наклонные грани собраны из стеклянных полей: треугольные вверху, четырёхугольные внизу. Основание поднято над кровлей и обрамлено по периметру, так что на крыше сформирован самостоятельный светопрозрачный объём. МАК выполнила всё остекление объекта под ключ.
Объект на сайте МАК ↗
Перед проектом
Что влияет на выбор
- 01Тёплый воздух поднимается в верхнюю часть атриума: без открывающихся элементов и продуманной вентиляции верхняя галерея перегревается.
- 02Светопрозрачное перекрытие может участвовать в естественной вентиляции и дымоудалении, если это заложено в проекте здания — само по себе стекло такой функции не даёт.
- 03Большая площадь стекла над людьми требует безопасного заполнения и расчёта снеговых и ветровых нагрузок.
- 04Доступ к кровле и внутренней стороне стекла для мытья планируют на стадии проекта.
«Атриум — двор, перенесённый внутрь и накрытый небом.»
Системы Schüco

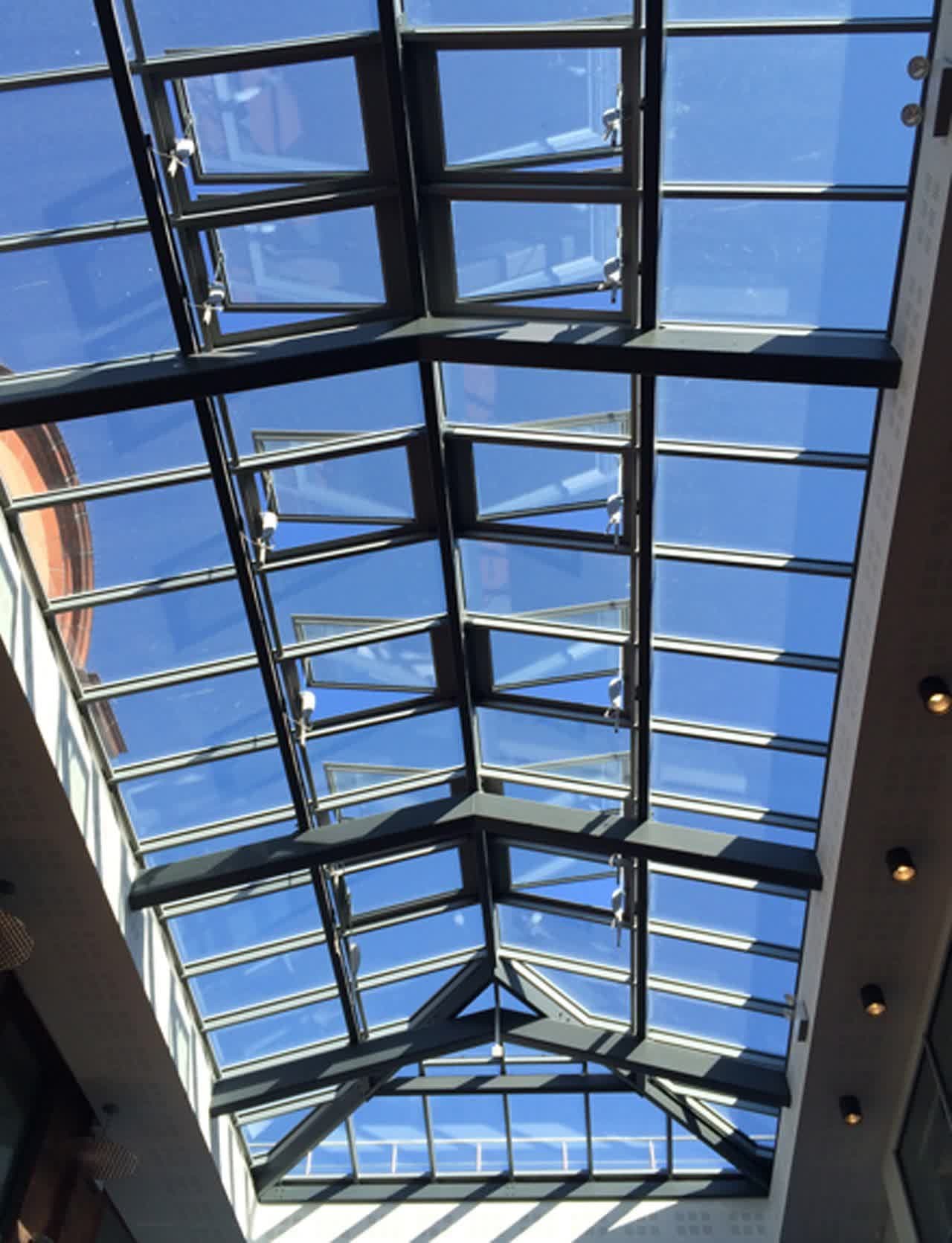

Атриум под стеклом
Кровля атриума строится на фасадных системах Schüco FW 50+ и FW 60+, для более прозрачной оболочки — на стальной системе Schüco Jansen VISS с узкими видимыми профилями.

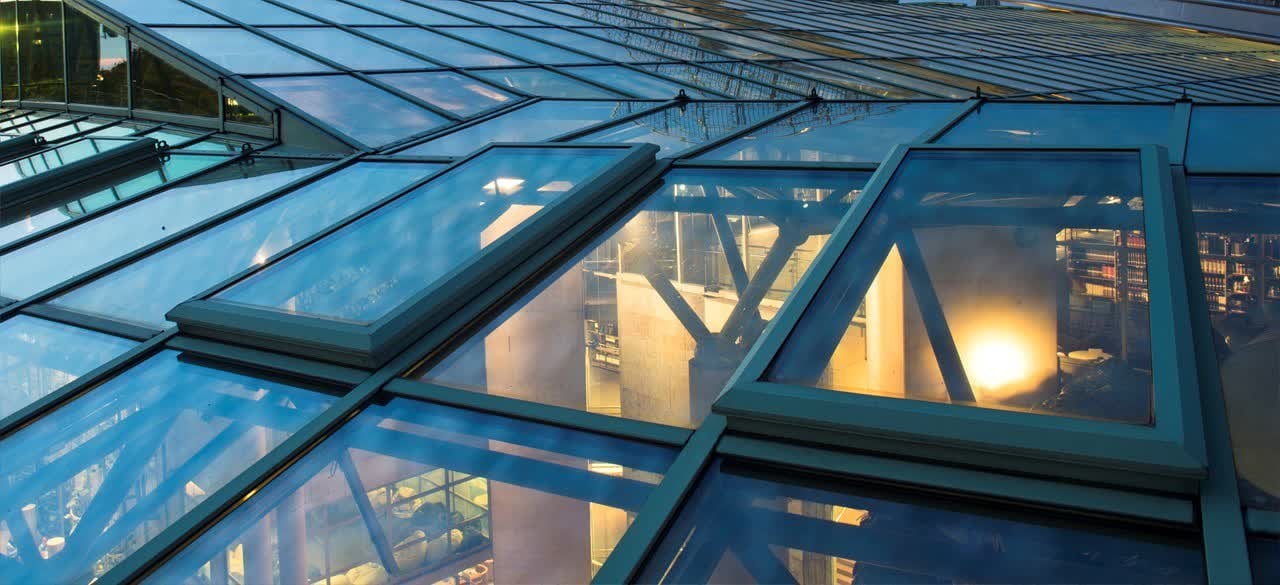

Кровельные окна Schüco AWS 57 RO с автоматическим управлением работают как вытяжка: тёплый воздух поднимается по атриуму и уходит наружу.
Пейзаж вместо стены
Свет на два этажа
В пространстве второго света стекло становится стеной, по которой в течение дня проходит солнце, а вид поднимается от травы к кронам и небу.
Стекло меняет интерьер
Лестница пропускает свет
Ступени и ограждение из стекла делают лестницу лёгким элементом интерьера. Свет второго этажа проходит вниз, а лестница перестаёт загораживать пространство.
Дом действует сам
Дом проветривается
Проветривание — согласованная работа нескольких створок и датчиков. Автоматика Schüco и вентиляционные модули VentoTherm впускают воздух дозированно, по показаниям датчиков.
Следующая история · Небо из помещения
Купол над комнатой
Читать →
МАК · официальный дилер Schüco
Инженеры МАК подберут системы Schüco под архитектуру и задачи дома и проведут проект от чертежа до монтажа.
