Как выбрать конструкцию

Фасадные системы

Стоечно-ригельное, структурное и элементное остекление: выбор зависит от здания и организации монтажа.

Где применяется

Фасады офисов и торговых центров.
Двусветные пространства частных домов.
Витражи, атриумы и крупные входные группы.

Что даёт эта конструкция

Преимущества

Стоечно-ригельная схема допускает гибкую сетку и сочетание разных заполнений.
Структурное остекление уменьшает количество видимых наружных крышек.
Элементный фасад позволяет перенести сборку блоков в производственные условия.

Что важно учесть

Структурный фасад предъявляет отдельные требования к стеклу, герметикам и приклейке.
Элементный фасад требует ранней фиксации геометрии и организации подъёма крупных блоков.
Большой пролёт ограничивается прогибом, ветром, массой заполнения и работой креплений.

Основа решения

Ветровые нагрузки, прогибы стоек и ригелей, крепления к перекрытиям.
Температурные перемещения, межэтажные узлы, дренаж и вентиляция фальца.
Совместимые открывания и противопожарные отсечки; допустимость наклонных участков по узлам системы.

Решения МАК для вашего объекта →

Сравнить серии для этой конструкции

Примеры различий серий по официальным каталогам. Комплектацию и доступность проверяем для проекта.

Schüco · FWS 50 →

Применение: Стоечно-ригельное остекление фасадов и светопрозрачных крыш.
Теплоизоляция: Варианты теплоизоляции, включая исполнение SI.
Устройство и варианты: Видимая ширина профиля 50 мм; выбор наружных прижимов и крышек.
Условия выбора: Видимая ширина не задаёт допустимый пролёт: сечение, опоры и заполнение выбирают по нагрузкам.

Документация производителя ↗

Schüco · FWS 60 CV →

Применение: Фасад с визуально скрытой интеграцией открывающейся створки.
Теплоизоляция: С термоизоляцией; рассматривается исполнение CV.
Устройство и варианты: Видимая ширина 60 мм; снаружи створка объединена с рисунком глухих полей.
Условия выбора: Это система со встроенным открыванием; её нельзя сравнивать с глухим фасадом только по ширине профиля.

Документация производителя ↗

Реализованные проекты

ТЦ Сосенки

Андропова

Детский сад

Серии и комплектующие по этому направлению

Справочная подборка по назначению. Совместимость, размеры и комплектацию проверяем для вашего проекта.

Поиск по названиюПроизводительТип конструкции

27 систем · Показано: 18

Schüco

FWS 35 PD

Фасад Panorama Design с узкими профилями и решением стеклянного угла.

Схема: Стоечно-ригельная; Panorama Design

Schüco

FWS 50

Стоечно-ригельная система для вертикального остекления и светопрозрачных крыш.

Видимая ширина: 50 мм

Schüco

FWS 60

Стоечно-ригельное остекление с широким выбором стоек, ригелей и крышек.

Видимая ширина: 60 мм

Schüco

FWS 60 CV

Фасад со скрытой интеграцией открывающейся створки: единый рисунок глухих и подвижных полей.

Видимая ширина: 60 мм

ТАТПРОФ

TFS 50

Фасадное остекление на базе системы ТАТПРОФ. Подбор сечения и узлов зависит от геометрии и нагрузок.

Масса заполнения: До 1000 кг — по расчёту узлов

ALUTECH

Имитация структурного остекления ALT F50 SSG

Имитация структурного остекления ALT F50 SSG. Выбор исполнения и характеристик согласуем с условиями объекта.

Максимальный вес заполнения: 650 кг

ALUTECH

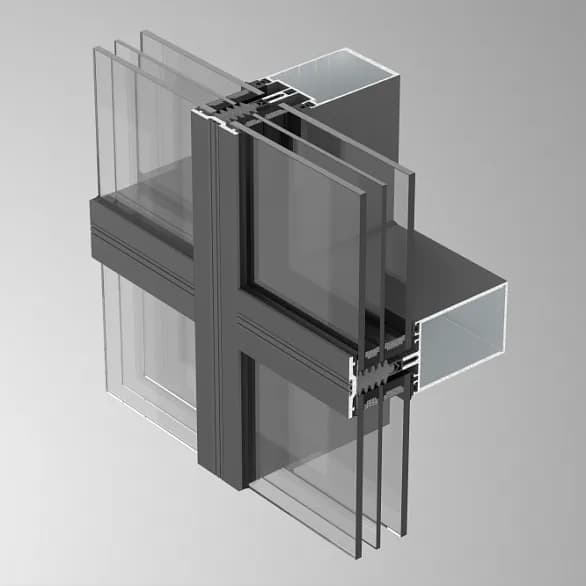

Имитация структурного остекления ALT F60 SSG

Имитация структурного остекления ALT F60 SSG. Выбор исполнения и характеристик согласуем с условиями объекта.

Максимальный вес заполнения: 1000 кг

ALUTECH

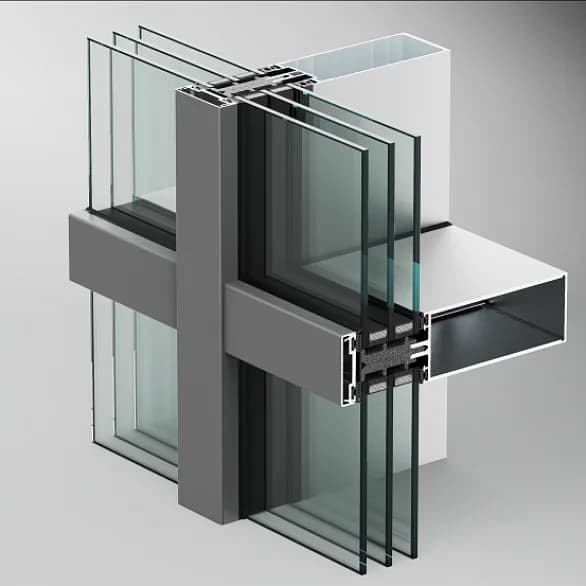

Классический фасад ALT F50

Классический фасад ALT F50. Выбор исполнения и характеристик согласуем с условиями объекта.

Максимальный вес заполнения: 800, 1150 кг

ALUTECH

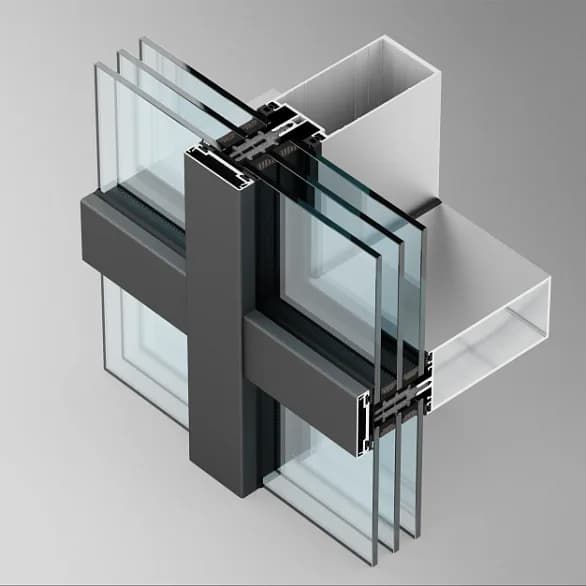

Классический фасад ALT F60

Классический фасад ALT F60. Выбор исполнения и характеристик согласуем с условиями объекта.

Максимальный вес заполнения: 1150 кг

ALUTECH

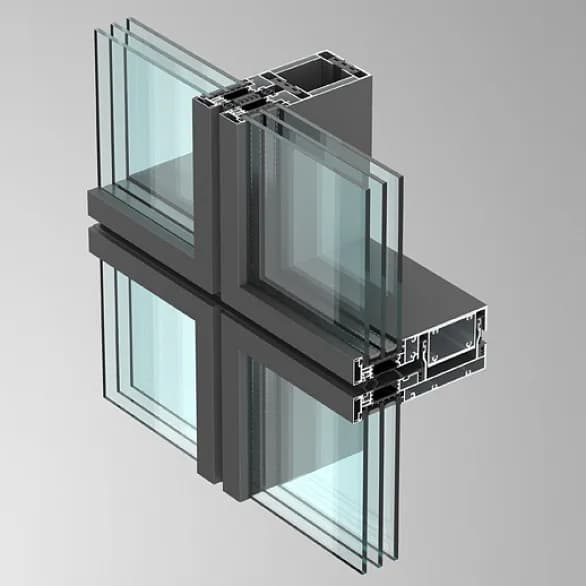

Модульный классический фасад ALT EF100

Модульный классический фасад ALT EF100. Выбор исполнения и характеристик согласуем с условиями объекта.

Максимальный вес модуля: до 1000 кг

ALUTECH

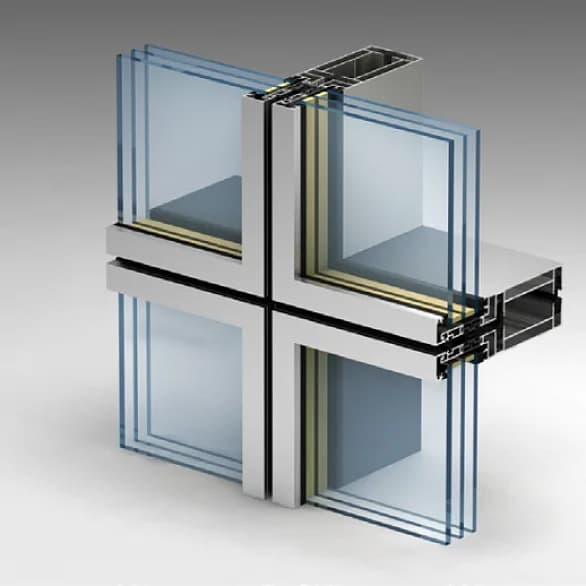

Модульный классический фасад ALT EF65

Модульный классический фасад ALT EF65. Выбор исполнения и характеристик согласуем с условиями объекта.

Максимальная высота модуля: 3600 мм

ALUTECH

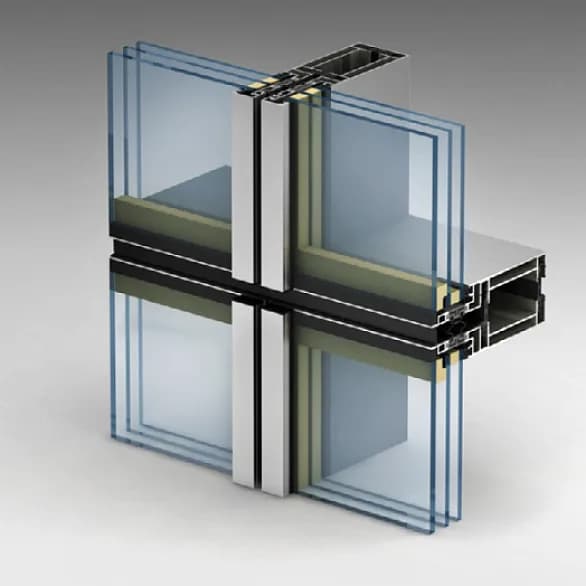

Модульный полуструктурный фасад с вертикальной линией ALT EF65 VL

Модульный полуструктурный фасад с вертикальной линией ALT EF65 VL. Выбор исполнения и характеристик согласуем с условиями объекта.

Максимальная высота модуля: 3600 мм

ALUTECH

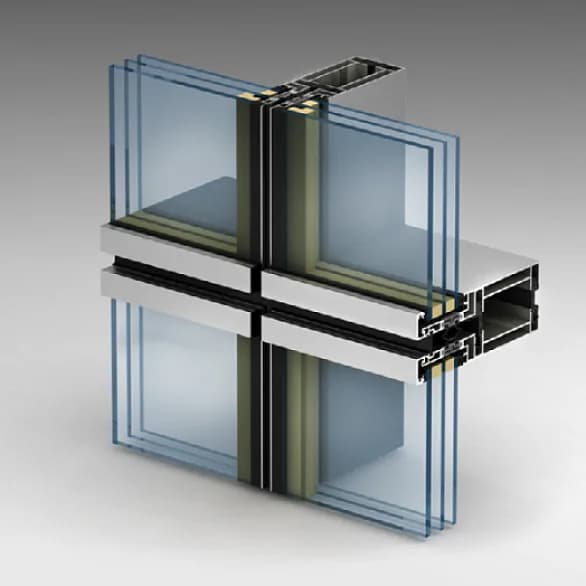

Модульный полуструктурный фасад с горизонтальной линией ALT EF65 HL

Модульный полуструктурный фасад с горизонтальной линией ALT EF65 HL. Выбор исполнения и характеристик согласуем с условиями объекта.

Максимальная высота модуля: 3600 мм

ALUTECH

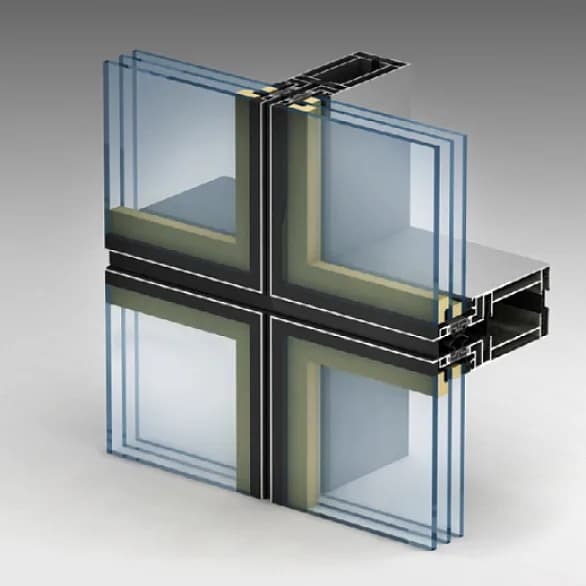

Модульный структурный фасад ALT EF65 SG

Модульный структурный фасад ALT EF65 SG. Выбор исполнения и характеристик согласуем с условиями объекта.

Максимальная высота модуля: 3600 мм

ALUTECH

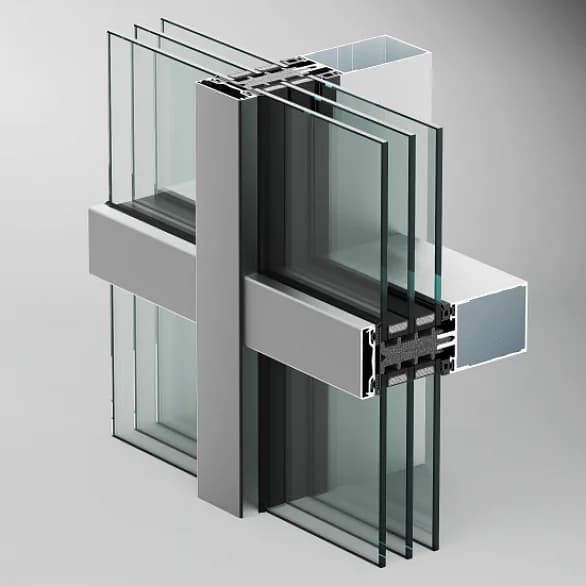

Стоечно-ригельный фасад ALT F50 TT

Стоечно-ригельный фасад ALT F50 TT. Выбор исполнения и характеристик согласуем с условиями объекта.

Максимальный вес заполнения: 320 кг

ALUTECH

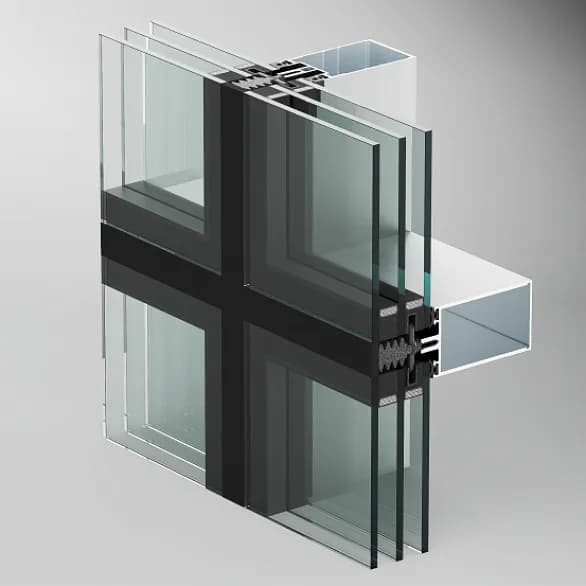

Структурный фасад ALT F50 SG

Структурный фасад ALT F50 SG. Выбор исполнения и характеристик согласуем с условиями объекта.

Максимальный вес заполнения: 650 кг

ALUTECH

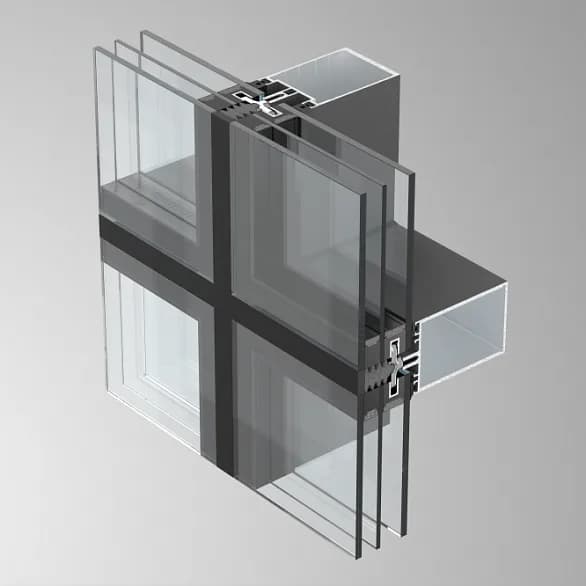

Структурный фасад ALT F60 SG

Структурный фасад ALT F60 SG. Выбор исполнения и характеристик согласуем с условиями объекта.

Максимальный вес заполнения: 1000 кг

ALUTECH

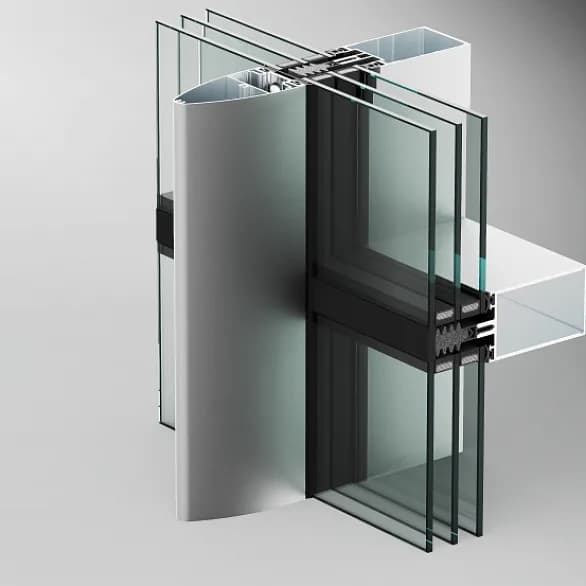

Фасад «горизонтальная/вертикальная линия» ALT F50 HL/VL

Фасад «горизонтальная/вертикальная линия» ALT F50 HL/VL. Выбор исполнения и характеристик согласуем с условиями объекта.

Максимальный вес заполнения: 650 кг
