Зенитные фонари · центр плана

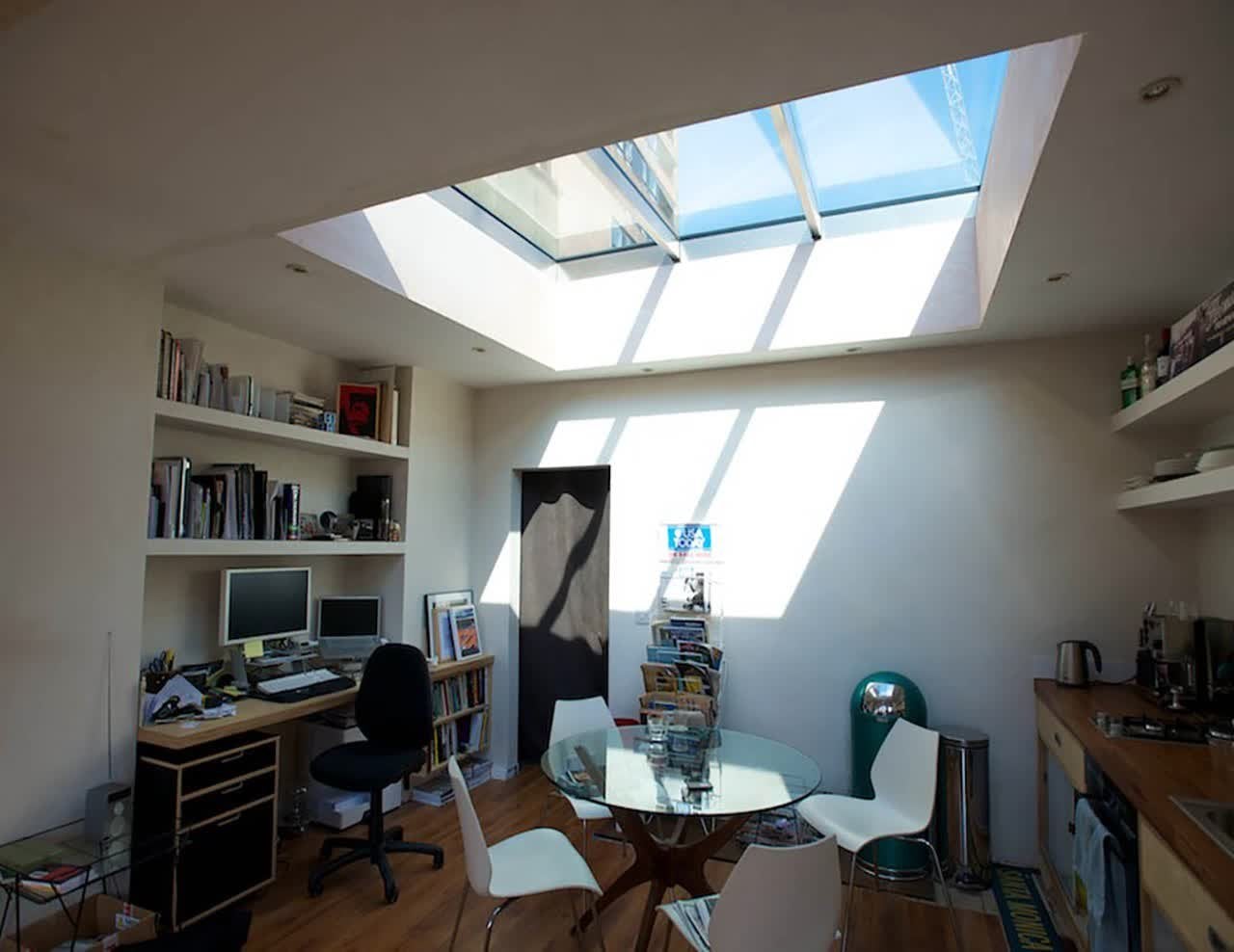

В глубоком доме есть комнаты, до которых дневной свет из окон просто не доходит: коридор, лестница, кухня в середине плана. Зенитный фонарь приводит свет туда сверху.
У каждого дома есть «тёмная середина». Чем шире план, тем дальше от фасада оказываются лестница, гардеробная, кухня или кабинет, и тем дольше в них горит электрический свет. Зенитный фонарь — локальный световой проём в кровле — решает эту задачу без перестройки фасадов.

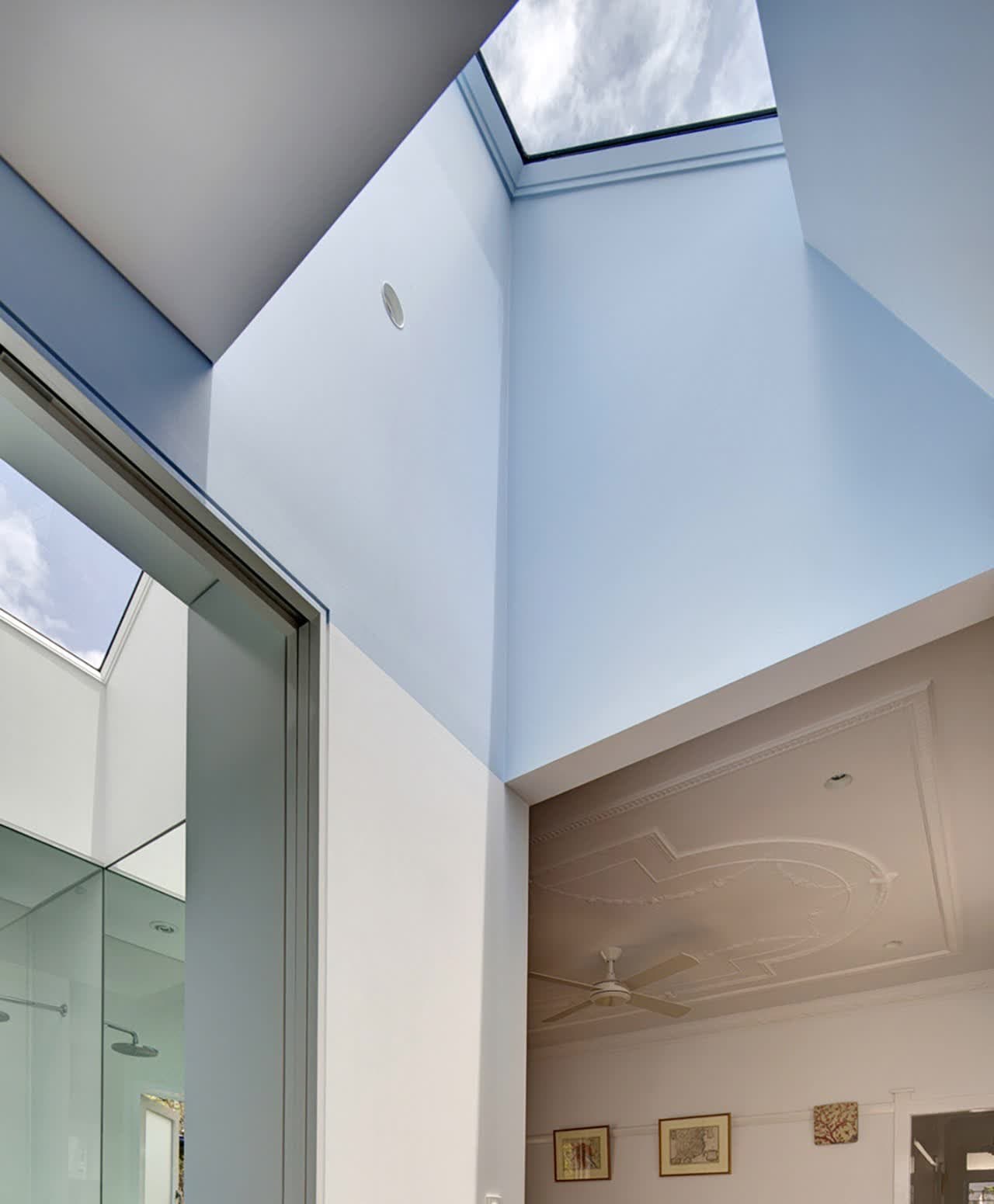

Фонарь не обязан быть большим. Даже компактный проём над лестницей меняет её характер: она становится световым колодцем, который освещает несколько уровней сразу.
Верхний свет ещё и ровнее бокового. Он не зависит от того, куда смотрят окна, почти не даёт глубоких теней от мебели и делает комнату без вида спокойной и понятной. Кухня в глубине плана, освещённая сверху, перестаёт ощущаться «внутренней» — в ней появляется погода.
Макет · Зенитный фонарь
Потяните, чтобы повернуть
Варианты

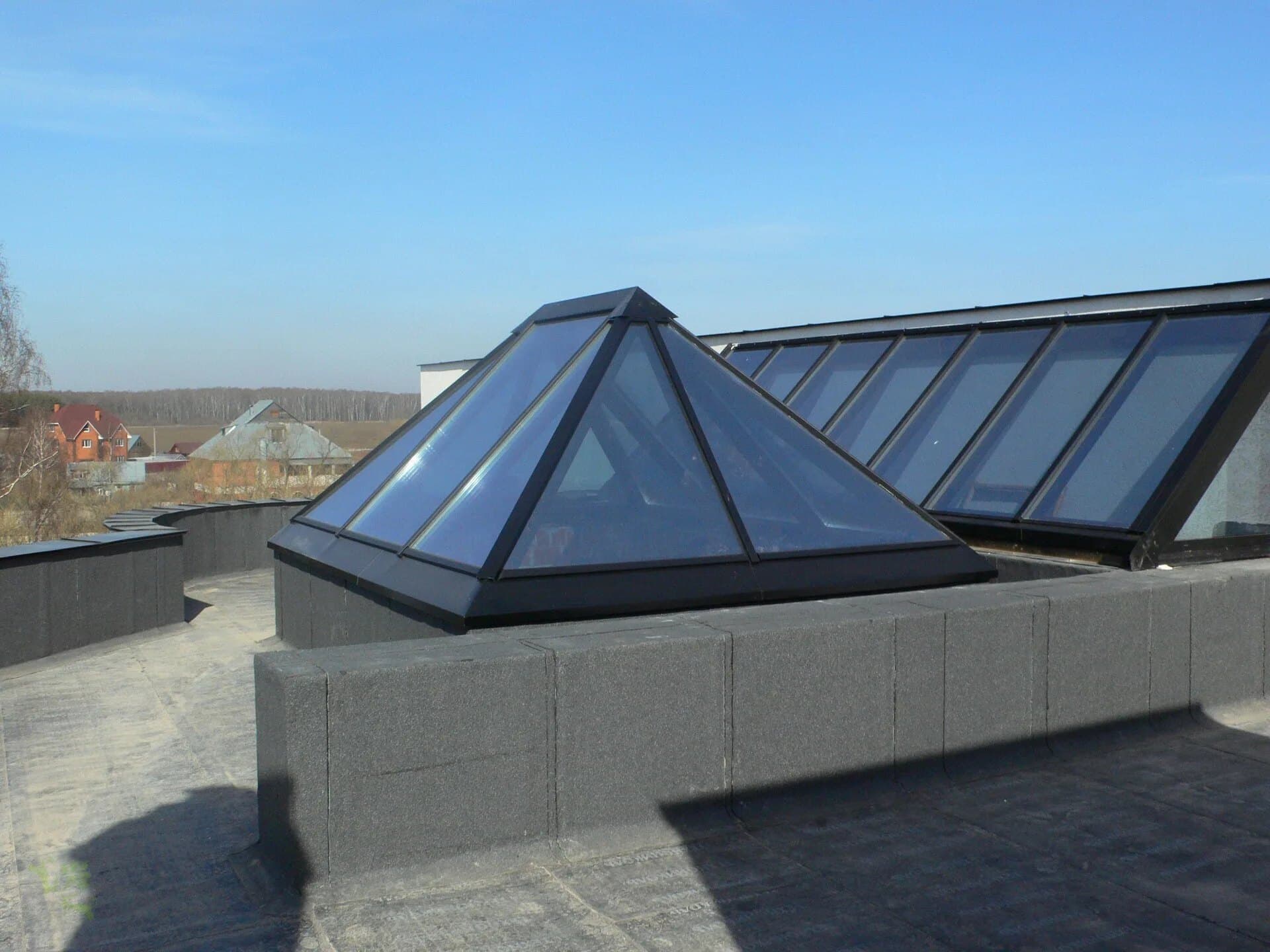

Формы фонаря
Пример

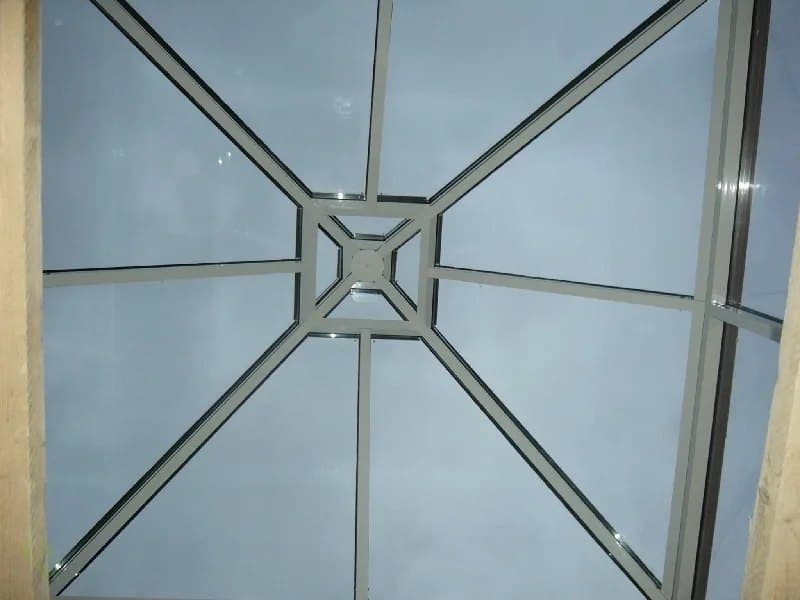

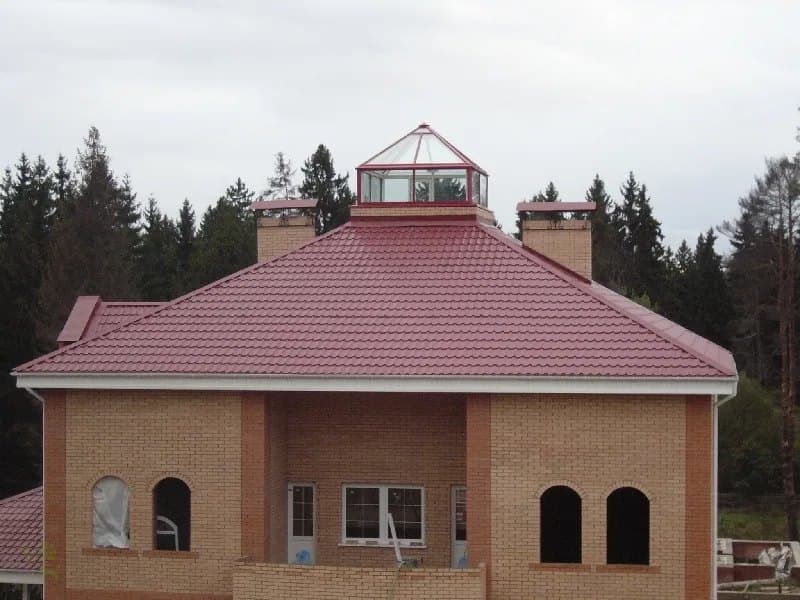

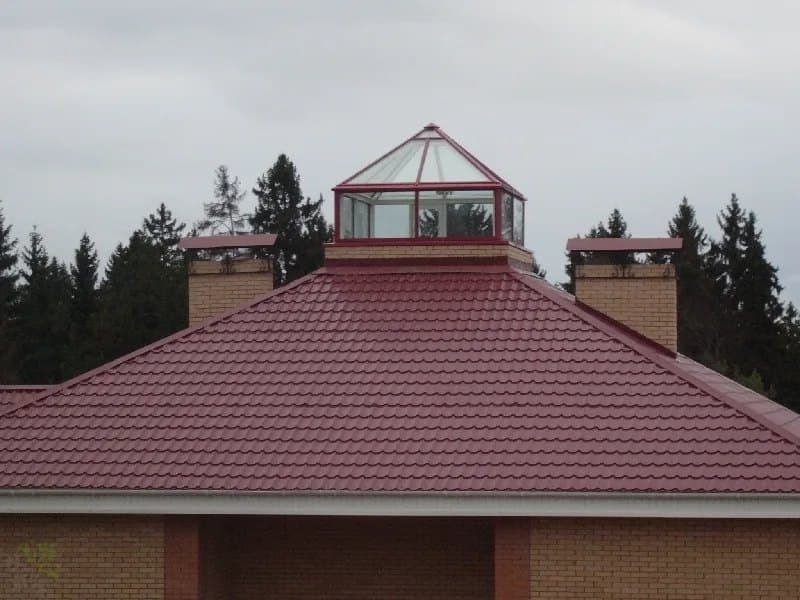

Алабушево: свет в вершине крыши

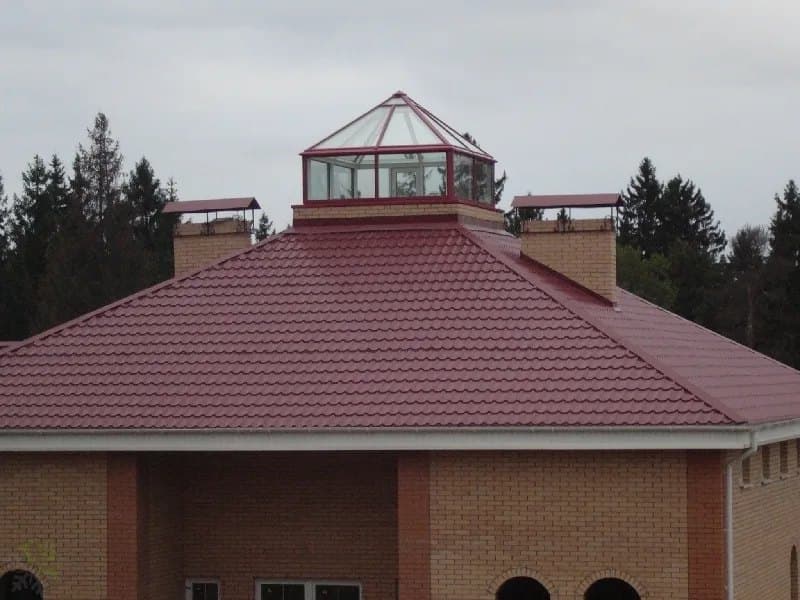

Задача — разместить источник верхнего света в центральной точке скатной кровли. Фонарь поднят над крышей: вертикальные стеклянные секции переходят в наклонные грани пирамидального верха. Верхний свет сосредоточен в вершине, а сам фонарь продолжает центральную композицию дома. МАК выполнила всё остекление объекта под ключ.
Объект на сайте МАК ↗
Пример

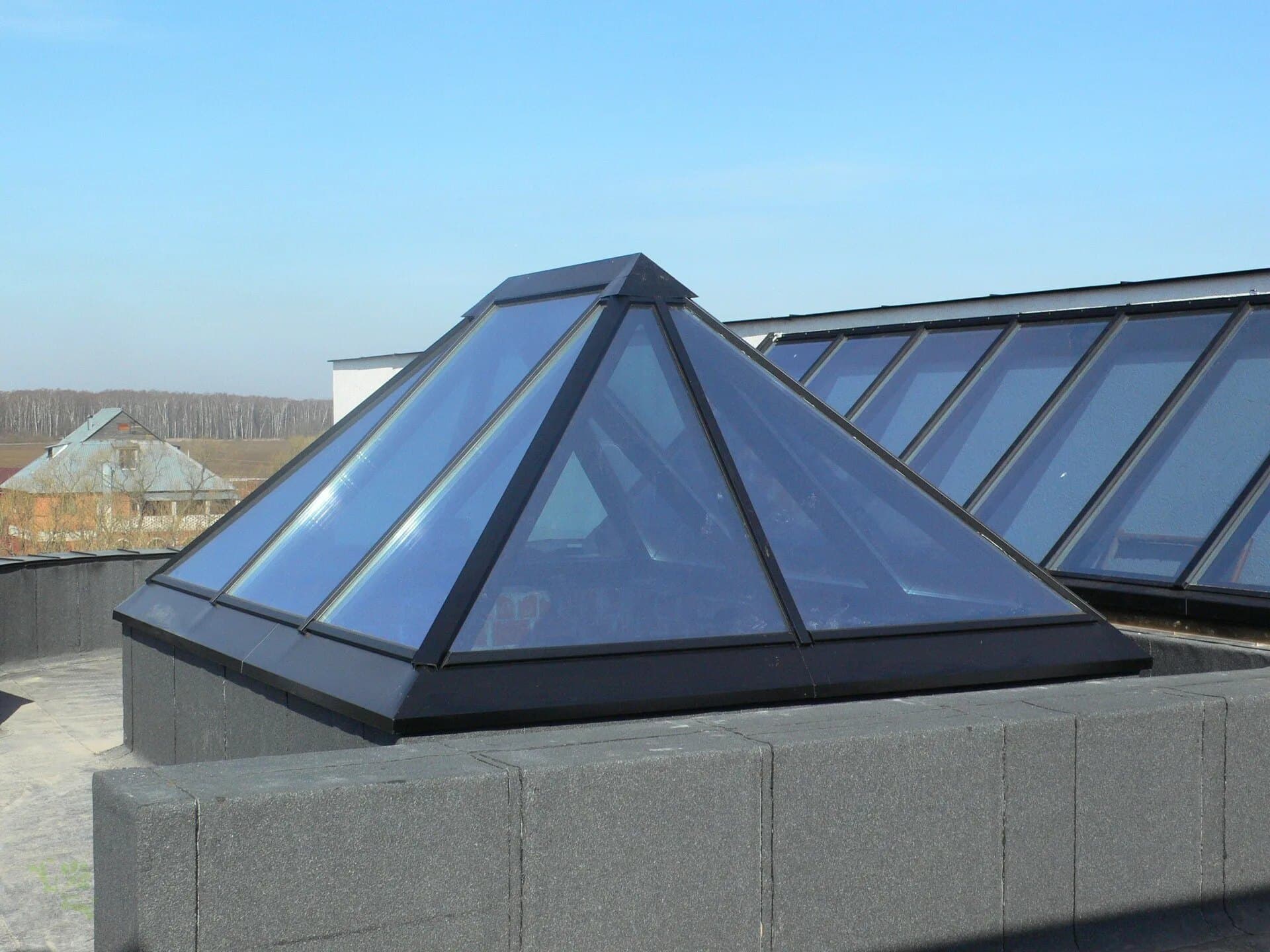

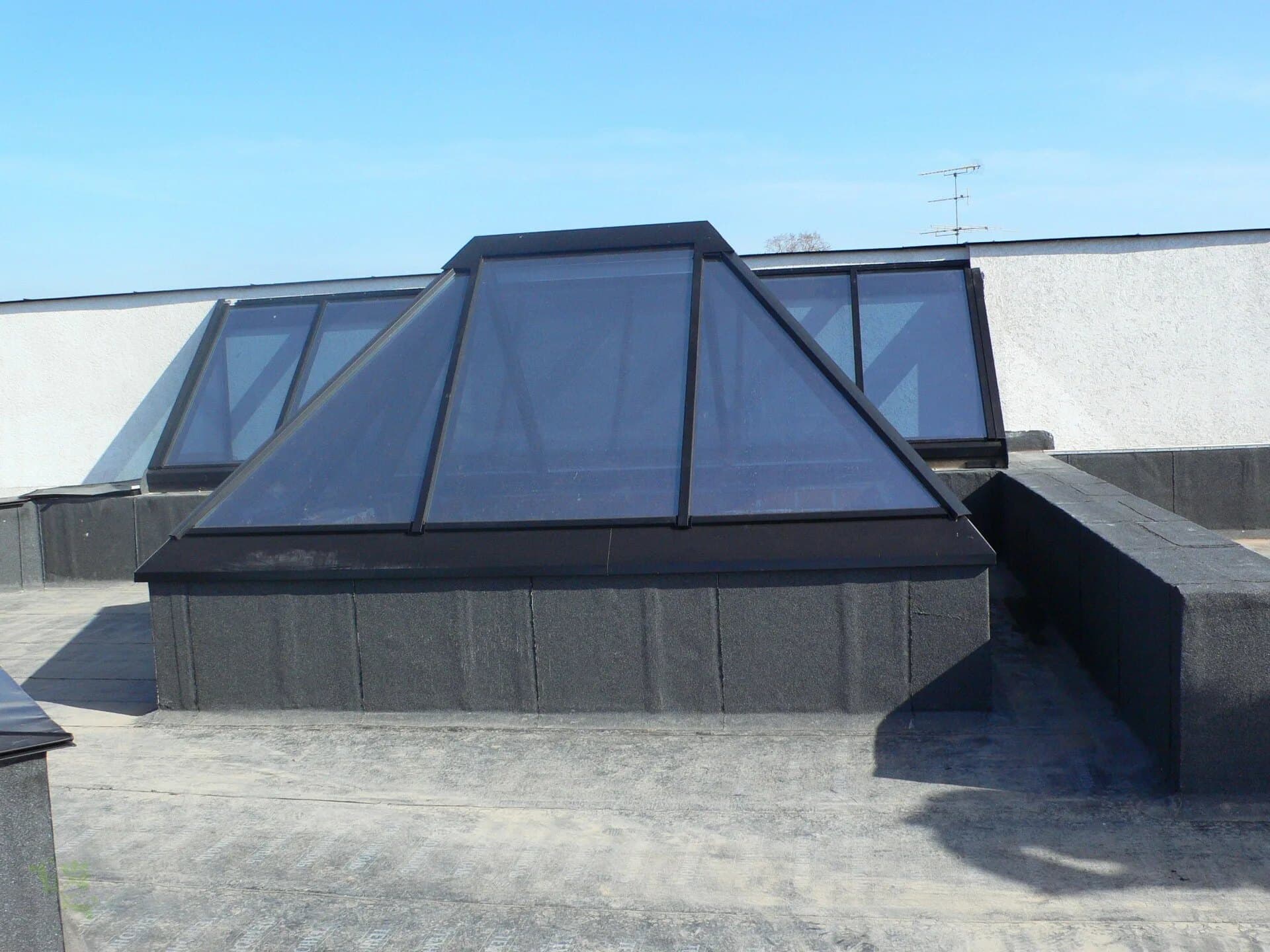

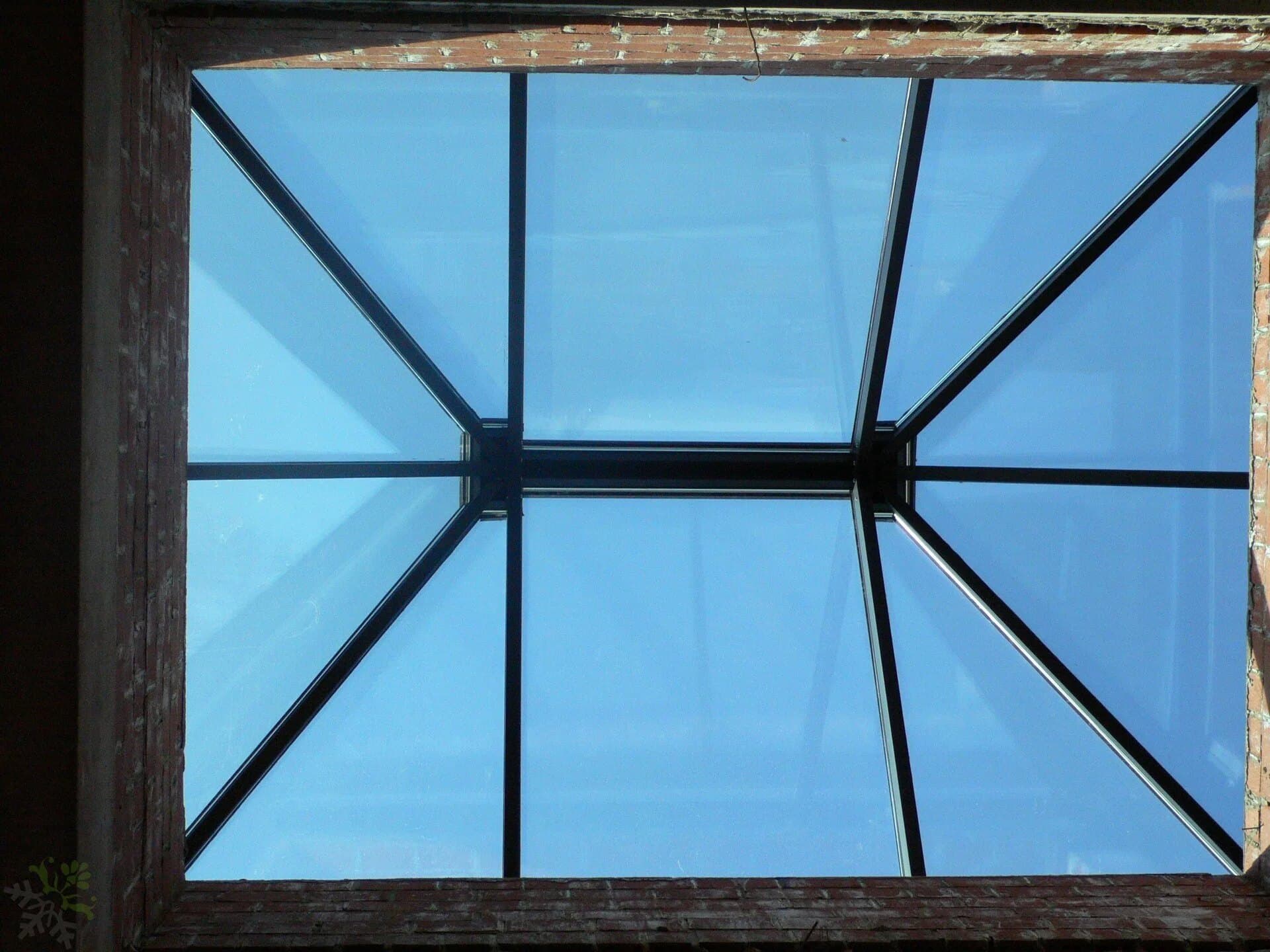

Домодедовский район: пирамиды над плоской кровлей
Пирамидальное остекление над плоской кровлей частного дома: тёмные профили и наклонные стеклянные грани. Изнутри фонарь читается как ясный рисунок профилей на фоне неба. Позже МАК вернулась на этот объект с новой съёмкой — «10 лет спустя».
Объект на сайте МАК ↗
Перед проектом
Что определяет место фонаря
- 01Положение фонаря определяют опоры и устройство основной кровли.
- 02Проём, опорный контур, сопряжение с кровлей и отвод воды решаются в проекте вместе.
- 03Зимой на стекле собирается снег: уклон и водоотвод важнее, чем кажется летом.
- 04К фонарю нужен доступ для ухода — и снаружи, и изнутри.
Системы Schüco
Зенитный фонарь
Зенитный фонарь над лестницей, коридором или кухней в центре плана собирается на фасадной системе Schüco FW 50+ — пирамидой, скатом или плоским полем.
Открывающиеся секции на базе Schüco AWS 57 RO с приводом TipTronic превращают фонарь ещё и в вытяжку для всего дома.
Галерея · 2 кадра

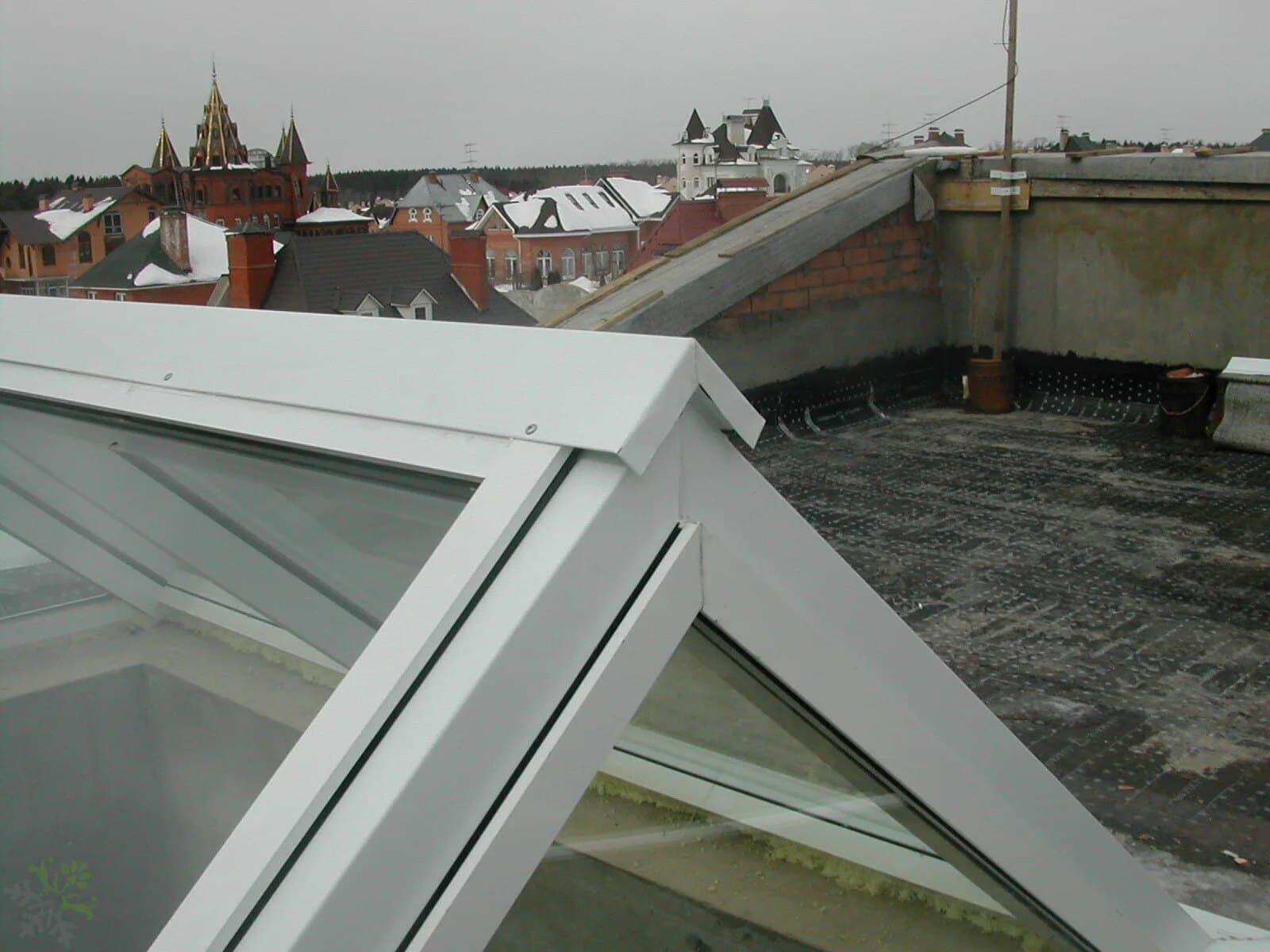

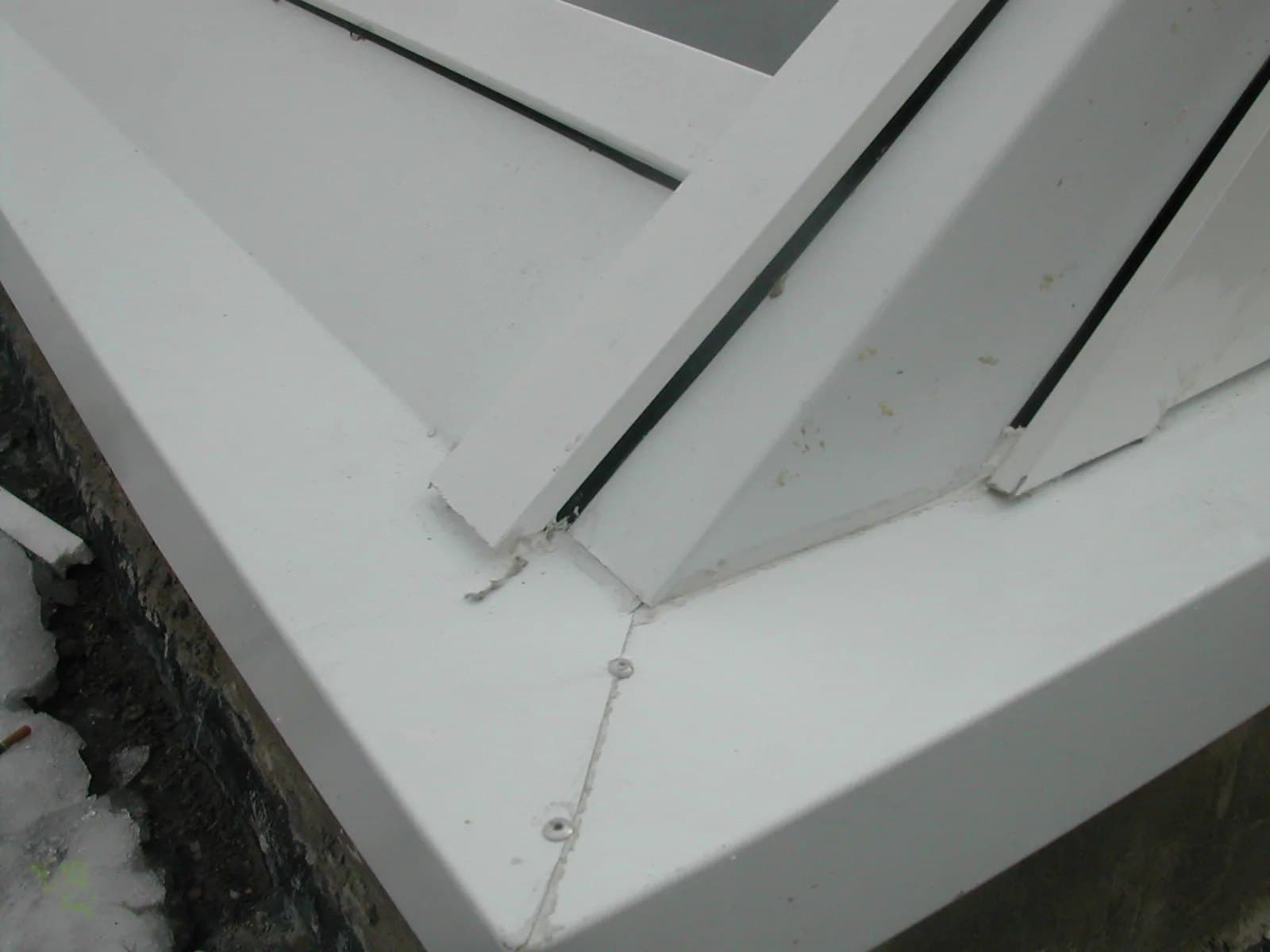

Новоникольская: узлы верхнего остекления. Объект МАК.
Новая жизнь дома
Больше света в плотной застройке
В узком городском доме боковые окна смотрят на соседей или в глухую стену. Свет приходится брать сверху и со стороны двора.
Небо из помещения
Атриум под стеклом
Атриум — внутреннее пространство высотой в несколько уровней, перекрытое светопрозрачной кровлей. Галереи, лестница и комнаты смотрят в него, как во двор, над которым всегда небо.
Дом действует сам
Окна под потолком открываются сами
Самые эффективные для проветривания створки находятся под потолком: в стеклянной кровле и верхнем ярусе фасада со вторым светом. Скрытая фурнитура Schüco TipTronic открывает их по команде или по сценарию.
